一、工作原理

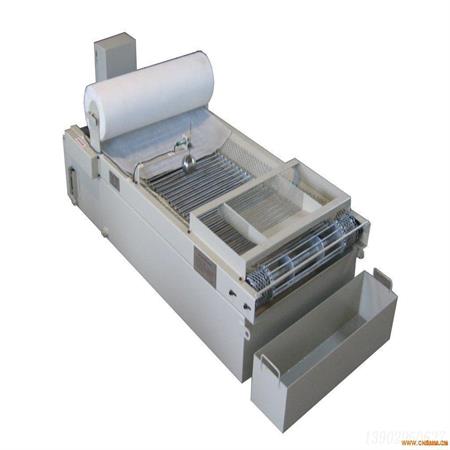

AZG-B 系列紙帶過濾機主要由以下幾部分組成:減速電機、液泵、傳動機構、發訊機構、無紡過濾布（通稱紙帶）、液箱、傳動支架和臟紙箱等。工作時傳動機構上的鏈條、網鏈?zhǔn)浅驶∶鏍顟B(tài)，鋪在上面的無紡過濾布也是呈弧面狀態，攜帶有雜質的污液流到過濾布上時，細微的切屑及雜質被吸附到無紡過濾布上，當堆積在無紡過濾布上的污物增多、將無紡過濾布堵塞時，污液液面上升，浮起液位控制器，發訊機構發訊，減速電機便帶動鏈條、網鏈運動，污物及臟紙落入臟紙箱，從而實現無紡過濾布的自動更換。無紡過濾布更新后污液液面下降，傳動機構停止運轉，進入下一工作循環。進入液箱的凈液由液泵送至主機。

二、功能及特性

AZG-B 系列紙帶過濾機能夠充分濾除冷卻液（油）中的各類金屬、非金屬雜質，尤其適用于各類磨床、珩磨機。當污液流到無紡過濾布上時，細微的切屑及雜質被吸附到無紡過濾布上，它們自身也變成了過濾層參加過濾，增加了無紡過濾布的過濾效果。由于無紡過濾布是呈弧面狀態工作的，即增加了有效過濾面積，又減少了占地面積。當被過濾液體中的磁性物體比較多時，可以通過增加磁性分離器，實行兩級過濾；即先由磁性分離器分離出磁性物體，再由無紡過濾布進行過濾，可以有效降低無紡過濾布的消耗量，改善過濾效果。
